　　CSR 判定

　　壓縮機的引線辨別常見有3種方法：

　　1)、 根據壓縮機引線實際所接元件;

　　2)、使用萬用表電阻擋測量線圈引線或接線端子阻值;

　　3)、根據壓縮機接線蓋或墊片標識。

　　1、根據接線來判定：

　　黑線只接接線端子上電源L端(2號)，為公共端(C);

　　藍線接電容和電源N端(1號)， 為運行繞組( R);

　　黃線只接電容， 為起動繞組(S)。

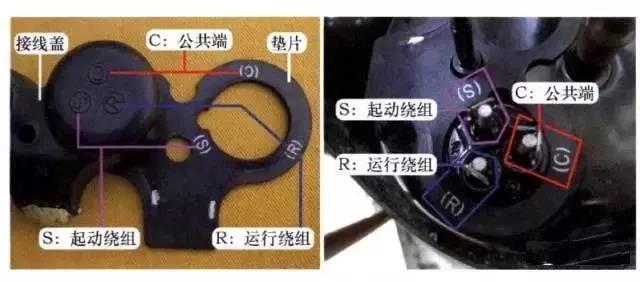

　　2、根據壓縮機接結蓋或墊片標識判斷引線功能

　　壓縮機接線蓋或墊片(使用耐高溫材料) 上標有 “ C、 R、S” 字樣， 表示為接線端子的功能：C 為公共端、 R 為運行繞組、 S 為起動繞組。

　　將接線蓋對應接線端子， 或?qū)|片安裝在壓縮機上蓋的固定位置，觀察接線端子：

　　對應標有 “ C ” 的端子為公共端、

　　對應標有 “ R ” 的端子為運行繞組、

　　對應標“ S ” 的端子為起動繞組

　　2使用萬用表測量壓縮機

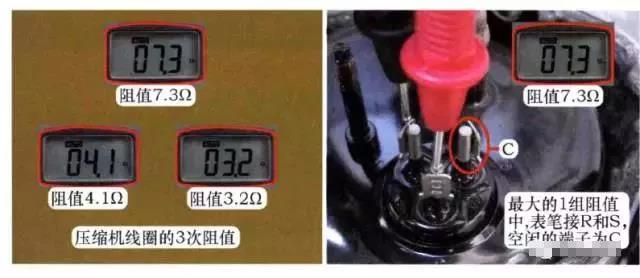

　　逐個測量壓縮機的3個接線端子阻值， 會得出3次不同的結果。

　　(我們以上海日立SDl45UV-H6AU壓縮機為例子講解)

　　在室外溫度約15℃時，實測阻值依次為7. 3歐、 4.1歐、 3.2歐;

　　阻值關系為：7.3歐 =4. 1歐 +3. 2歐。

　　即最大阻值7.3歐為運行繞組+起動繞組的總和;

　　1、找出公共端：

　　在最大的阻值7. 3歐中， 表筆接的端子為起動繞組和運行繞組， 空閑的1個端子為公共端( C)，參考下圖：

　　* 說明：判斷接線端子的功能時， 實測時應測量引線， 而不用再打開接線蓋、 拔下引線插頭去測量接線端子， 只有更換壓縮機或壓縮機連接線，才需要測量接線端子的阻值以確定功能。

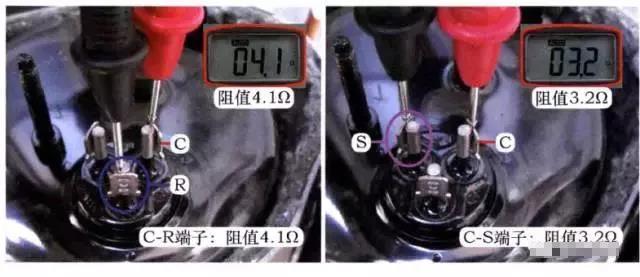

　　2)、找出運行繞組和起動繞組：

　　1表筆接公共端(C)， 另1表筆分別測量另外2個端子阻值， 通常阻值小的端子為運行繞組(R)、 阻值大的端子為起動繞組。

　　當然也有個例：本機實測阻值大(4.1O歐)的端子為運行繞組(R);阻值小(3.2歐)的端子為起動繞組S。

　　3手把手教你測壓縮機線圈阻值

　　1、認識：

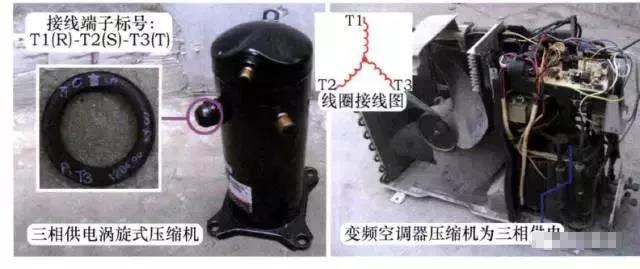

　　相供電的渦旋式壓縮機及變頻空調器的壓縮機，線圈均為三相供電，三相壓縮機線圈內置3個繞組， 3個繞組的線徑和匝數相同， 因此3個繞組的阻值相等。

　　三相供電的壓縮機 也引出3個接線端， 標號通常為Tl ( R或U)、 T2 (S或V)、TI (T或W)，參考下圖：

　　2、測量接線端子阻值

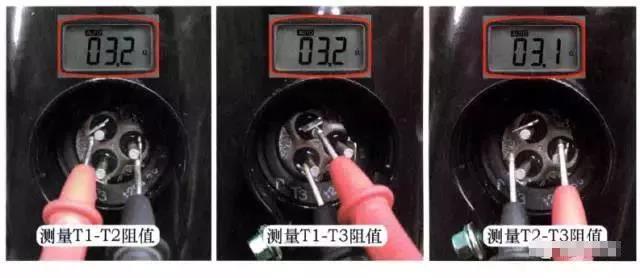

　　使用萬用表電阻檔測量3個接線端子之間阻值， T1-T2、 TI-T3、T2-T3阻值相等， 阻值均為3歐左右。

　　3、測量接線端子對地阻值

　　空調器上電跳閘或開機跳閘故障最常見的原因，為壓縮機線圈對地短路。

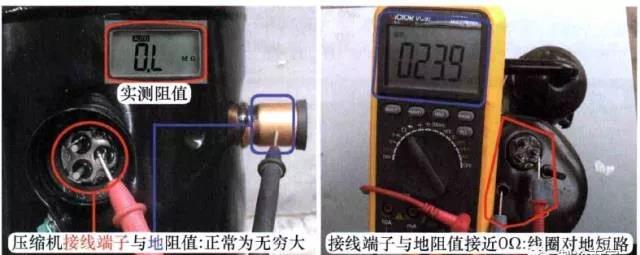

　　檢測方法是使用萬用表電阻檔， 測量接線端子和地(壓縮機外殼、 銅管、 室外機鐵皮)阻值，正常應為無窮大，參考下圖：

　　如果實測阻值為 0 歐或接近0 歐， 說明壓縮機線圈對地短路，應更換壓縮機。
